jueves, 29 de agosto de 2013

ILUMINACION PARA TOLDO

Muy buenas!!

Os enseño este fácil brico para tener iluminacion exterior para cuando estemos bajo el toldo
las noches de tertulia.

compramos por ebay un rollo de 5metros 12V waterproof (para exterior)

también compramos un regulador de intensidad con mando a distancia para tener mas intimidad..


la idea es la de hacer 5 trozos de metro para poner dos en cada brazo articulado y uno en el exterior de la furgo,para que tengamos luz cuando el toldo este recojido.
vamos a sacar los trozos. Cortamos por la mitad y quitamos la protección siliconada para dejar ala vista los puntos + y - para estañar los cables ahí..


ya tenemos todas las tiras listas (en la parte de mas hacia fuera,NO quitamos la protección ya que ahí no va ningún empalme.


taladramos en el centro del circulo de conexion con broca de 1mm para poder meter los cables y poder estañar


es muy sencillo


ponemos funda termo retractil para aislar de la intemperie


vamos a presentar en los brazos sujetando la tira con cinta aislante. recordad que tenemos que tener en cuenta el pliegue que hace el brazo articulado.
Una vez comprobado que cierre el toldo sin tensar en absoluto la tira de led...pegamos la tira (limpiar con alcohol la zona) y en la esquina de la articulación fijamos con cinta americana para que no se suelte con el paso del tiempo


El toldo f65s viene prevista de canelina guia cables...usamos este sistema para llevar el cableado hasta la parte de mas adelante


hacemos un taladro para pasar el cable de la tira que irá en el exterior. imprimación y sika para sellar


para sacar el cable de las tiras de los brazos,apenas hay sitio...he decidido hacer un agujero ala tapa frontal para sacarlo de ahí. Para proteger el cable aplico cinta aislante en toda la largura

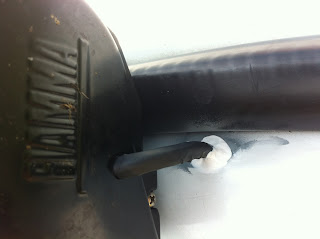

sacamos el cable al exterior..


para proteger mas el cable y de paso "rellenar" mas el agujero echo ala tapa..le pongo un tubo entero de funda termoretractil


como siempre sellamos con sika. En la zona de la tapa aplicaremos pintura blanca en espray para disimular un poco el pegote de sika blanco (no tengo fotos por que no se había secado aún..


los cables que vienen desde el exterior entran en la zona alta de la columna derecha,encima del cinturón de seguridad. aprovechando que tengo el armario del altillo...pondré aquí el dimmer o regulador de intensidad.
pongo una regleta para trabajar mas fácil y agrupar los 6 cables que me llegan (dos de cada tira de led)


cinta doble cara para pegar el regulador ala parte trasera del frontal del armario

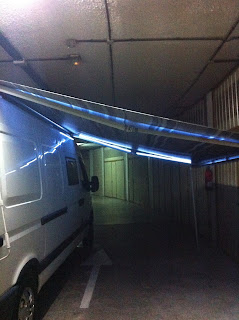

vamos a probar que tal funciona el invento...
lo mejor es buscar un sitio oscuro (yo lo hice en un garaje comunitario)

                                                                    máxima intensidad


mínima intensidad



aquí la tira del exterior.

                                                                      máxima intensidad


mínima intensidad


espero os haya gustado!

saludos cordiales!




jueves, 1 de agosto de 2013

COLOCANDO TOLDO FIAMMA F65S

Muy buenas!!

Que poco me queda para acabar de completar la camperizacion (si esque esto acaba alguna vez...)
vengo con la instalacion de un toldo o avance lateral para la furgo.
el toldo elegido es el fiamma f65s deep black de 3,70cm.


Compramos tambien los soportes para sujetarlo el techo,en nuestro caso llevan esta referencia 98655-468
echo un ojo al manual de instalacion y me doy cuenta que la sujeccion recomendada es tipo sandwich


con una chapa-escuadra que se coloca por la parte interior besando el techo.



el toldo pesa 37kg...entre dos se puede hacer...nosostros tenemos la suerte de contar con una grua puente para tal fin...todo un lujo!


el toldo trae una chapa de seguridad para evitar que el toldo en algun bache pueda salir despedido hacia arriba..
en el agujerito que se ve...tadrado con broca de 2.5 para meter ahí un rosca-chapa


queda asi...la verdad que da una sensacion de robustez muy buena!!


 rematamos todo con sika sellando los poros que puedan quedar y evitar que entre agua..
el toldo trae tres pegatinas donde recomiendan poner los soportes...ami no me coincidian con los agujeros del techo y los he puesto lo mas cercano posible


pues eso es todo...





saludos cordiales y disfrutad del verano!!
